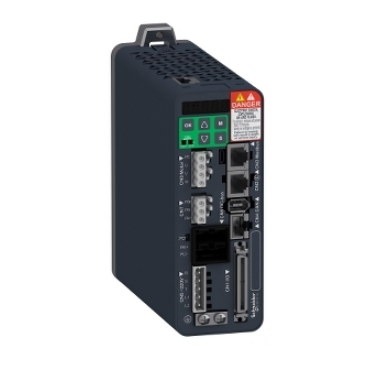

Schneider Lexium28 EtherCAT sürücü, 400W, 1/3~ 230V
12.630,00 TL
*1.711,93 TL den başlayan taksitlerle!
| Ürün serisi | Lexium 28 |
|---|---|
| Ürün grubu | LXM28E |
| Ürün ya da bileşen tipi | Hareket servo sürücü |
| sürücü biçimi | Kompakt gövde |
| hat akımı | 3,8 A, THDI 211,6 % -de 220 V, monofaze 3,8 A, THDI 183,7 % -de 220 V, trifaze |
| fazların ağ sayısı | Monofaze veya trifaze |
|---|---|
| [Us] nominal besleme gerilimi | 200...240 V (% - 10...15) için trifaze 200...240 V (% - 20...15) için monofaze |
| besleme gerilimi limitleri | 200…255 V trifaze 170…255 V monofaze |
| besleme frekansı | 50/60 Hz - 5...5 % |
| Şebeke frekansı | 47,5...63 Hz |
| EMC filtresi | EMC filtresi olmadan |
| sürekli çıkış akımı | 2,6 A -de 16 kHz |
| çıkış akımı 3s tepe | 7,8 A -de 220 V |
| sürekli güç | 400 W -de 220 V |
| nominal güç | 0,4 kW -de 220 V 16 kHz |
| anahtarlama frekansı | 16 kHz |
| aşırı gerilim kategorisi | III |
| Maksimum kaçak akımı | 1,3 mA |
| çıkış gerilimi | <= güç besleme gerilimi |
| elektrik yalıtımı | Güç ve kontrol arasında |
| kablonun tipi | Ekranlı motor kablosu 0…55 °C) bakır |
| elektrikli bağlantı | Yaylı terminal, kelepçeleme kapasitesi: 0.82...1 mm², AWG 18 (L1-L2) Yaylı terminal, kelepçeleme kapasitesi: 0.82...1 mm², AWG 18 (R, S, T) Yaylı terminal, kelepçeleme kapasitesi: 0.82...1 mm², AWG 18 (U, V, W, PE) Yaylı terminal, kelepçeleme kapasitesi: 0.82...1 mm², AWG 18 (PA/+, PBe) |
| Dijital giriş sayısı | 8 programlanabilir (CN1) 2 fast capture (CN1) 1 safety function STO (CN9) |
| Dijital giriş gerilimi | 24 V DC için lojik |
| Dijital giriş lojiği | Pozitif veya negatif (CN1) |
| Dijital çıkış sayısı | 5 lojik çıkış (CN1) -de 12...24 V DC 1 pulse train output (PTO) (CN1) |
| Dijital çıkış gerilimi | 12...24 V DC |
| Dijital çıkış lojiği | Pozitif veya negatif (CN1) |
| kontrol sinyali tipi | Servo motor enkoder geri beslemesi CN2 |
| koruma tipi | Ters polariteye karşı: giriş sinyali Kısa devrelere karşı: çıkış sinyali Aşırı akım: motor Aşırı gerilim: motor Düşük gerilim: motor Aşırı ısınma: motor Aşırı yük: motor Aşırı hız: motor |
| güvenlik fonksiyonu | STO (güvenli tork kapatma), entegre |
| güvenlik seviyesi | SIL 2 'e uygunIEC 61800-5-2: 2007 SIL 2 'e uygunIEC 61508-1: 2010 PL d/category 3 'e uygunISO 13849-1: 2008 SIL 2 'e uygunISO 13849-1: 2009/AC SIL 2 'e uygunIEC 60204-1: 2006 SIL 2 'e uygunIEC 60204-1: 2009/A1 SIL 2 'e uygunIEC 60204-1: 2010/AC SIL 2 'e uygunIEC 62061: 2012 |
| haberleşme arayüzü | EtherCAT, entegre |
| konnektörün tipi | RJ45 (CN4) için EtherCAT |
| erişim yöntemi | Slave |
| iletim hızı | 100 Mbit/s için EtherCAT |
| fiziksel arayüz | RS485 için Modbus Seri hat bağımlı |
| durum LED'i | 1 LED (kırmızı) DC veriyolu enerjili 1 LED (çok renkli) N.RUN 1 LED (çok renkli) N.ERR 2 LED (yeşil) Bağlantı (Bağlantı Durumu) 2 LED (sarı) etkinlik |
| sinyalleme fonksiyonu | Servo durumu ve hata kodları beş 7 basamaklı ekran ünitesi |
| İşaretleme | CE CULus |
| soğutmanın tipi | Fan |
| Çalışma konumu | Dikey |
| ürün uyumluluğu | Servo motor BCH2 (60 mm, 2 motor yigini) -de 400 W Servo motor (80 mm, 1 motor yigini) -de 400 W Servo motor (130 mm, 1 motor yigini) -de 300 W |
| Genişlik | 55 mm |
| Yükseklik | 150 mm |
| Derinlik | 146 mm |
| Ürün ağırlığı | 1 kg |
| çıkış akımı 3s tepe 2 | 7,8 A -de 220 V |
| çıkış akımı 3s tepe 3 | 7,8 A -de 220 V |
| elektromanyetik uyumluluk | Iletimli emisyon - test level: seviye 3 kategori C3 conforming to IEC 61800-3 |
|---|---|
| Standartlar | IEC 61800-5-1 |
| Ürün sertifikaları | CE CSA cULus |
| IP koruma derecesi | IP20 |
| titreşim direnci | 3M4 genlik = 3 mm[Alan](f =[Alan]9…200 Hz) 'e uygunIEC 60721-3-3 |
| darbe dayanımı | 10 gn, tip l 'e uygunIEC 60721-3-3 |
| bağıl nem | 5…95 % yoğuşmasız |
| Nominal çalışma ortam sıcaklığı | 0…55 °C |
| Depolama ortam koşulları | -25…65 °C |
| çalışma yüksekliği | <= 1000 m olmadan > 1000...2000 m her 100 m için %1 |
