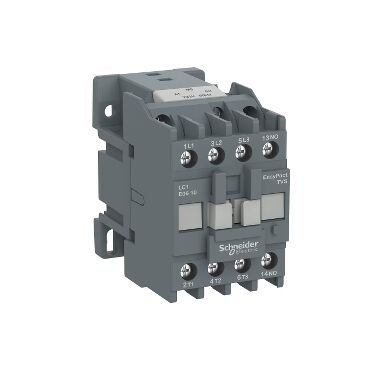

Schneider Kontaktör LC1E1810B5 18A 7,5KW 1NA 24VAC
TEKNİK ÖZELLİKLERİ:
- Direnç Yükü ve Motor Kontrol Kontaktör Uygulaması için,
- AC-1 ve AC-3 Kullanım Kategorisi,
- 3P Kutup Tanımı,
-≤690V AC 50/60Hz[Ue] Nominal Çalışma Voltajı,
- 32A 55°C)-de≤ 440V AC-3 İçin Güç Devresi[Ie] Nominal Çalışma Akımı,
- 18A 55°C)-de≤ 440V AC-1 İçin Güç Devresi[Ie] Nominal Çalışma Akımı,
- 24V AC 50Hz [Uc] Kontrol Devresi Voltajı,
- 4 kW -de 220…230V AC 50/60Hz (AC-3) Motor Gücü (kW),
- 7,5 kW -de 380…400V AC 50/60Hz (AC-3) Motor Gücü (kW),
- 9 kW -de 415V AC 50/60Hz (AC-3) Motor Gücü (kW),
- 9 kW -de 440V AC 50/60Hz (AC-3) Motor Gücü (kW),
- 10 kW -de 500V AC 50/60Hz (AC-3) Motor Gücü (kW),
- 10 kW -de 660…690V AC 50/60Hz (AC-3) Motor Gücü (kW),
- 3NA Kutup Kontak Düzenleme,
- 32A -de <55°C İçin Güç Devresi [Ith] Klasik Açık Hava Termik Akımı,
- 180A -de 440V AC İçin Güç Devresi Irms Nominal Kapama Kapasitesi,
- 144A -de 440V AC İçin Güç Devresi Nominal Kesme Kapasitesi,
- 145A -de <40°C-10s İçin Güç Devresi [Icw] Nominal Kısa Süreli Dayanma Akımı,
- 84A -de <40°C-60s İçin Güç Devresi [Icw] Nominal Kısa Süreli Dayanma Akımı,
- 40A -de <40°C-600s İçin Güç Devresi [Icw] Nominal Kısa Süreli Dayanma Akımı,
- 10A gG≤690V,35A gG≤690V İlgili Sigorta Değeri,
- 2,5 mOhm-lth 25A 50Hz İçin Güç Devresi Ortalama Empedans,
- 0,81W AC-3, 2,6W AC-1 Kutup Başına Güç Dağılımı,
- 690V[Ui] Nominal Yalıtım Voltajı,
- 6kV [Uimp] Nominal Darbe Dayanım Voltajı,
- 10.000.000 Döngü Mekanik Dayanıklık,
- 1.200.000 Döngü AC-3 ve 300.000 Döngü AC-1 Elektrik Dayanıklığı,
- 50Hz AC Kontrol Devresi Tipi,
- 0,85…1,1 Uc 55°C Çalışma 50Hz Kontrol Devresi Gerilim Limitleri,
- 0,3…0,6 Uc 55°C Çalışma 50Hz Kontrol Devresi Gerilim Limitleri,
- 95VA 50Hz 0,75 20°C, 95VA 60Hz 0,75 20°C VA Cinsinden Kalkış Gücü,
- 8,3VA 50Hz 0,3 20°C, 8,5VA 60Hz 0,3 20°C VA Cinsinden Tutma Gücü,
- 2…3W İçin Kontrol Devresi Isı Dağılımı,
- 12…22msn Kapanışta, 4…19msn Açılışta Çalışma Süresi,
- 1800cyc/h <60°C Maksimum Çalışma Hızı,
- Güç Devresi; 1,2N.m, Kontrol Devresi; 1,2 N.m Sıkma Torku,
- 1NA Yardımcı Kontak Düzenleme,
- 17V Minimum Anahtarlama Gerilimi,
- 5mA Minimum Anahtarlama Gerilimi,
- >10 MOhm İçin Kontrol Devresi Yalıtım Direnci,
- Özel Aksesuarlı Plaka Ve Özel Aksesuarlı DIN Raylı Montajlama,
- CE, EAC, EN/IEC 60947-5-1, 60947-4-1 ve 60947-5-1 Standartları,
- IP2x’e Uygun IEC 60068-2-30 Koruma Derecesi,
- (-20°C …. 70°C) Sıcaklık Dengeleme,
- (-5°C …. 55°C) Çalışma İçin Ortam Sıcaklığı,
- (-60°C …. 80°C) Depolama İçin Ortam Sıcaklığı,
- 3000m Olmadan Çalışma Yüksekliği,
- 850°C’e Uygun IEC 60695-2-1 Yangına Dayanıklılık,
- 1,5Gn, 5…300Hz Titreşimler Kontaktör Açık İken Mekanik Dayanıklılık,
- 3Gn, 5…300Hz Titreşimler Kontaktör Kapalı İken Mekanik Dayanıklılık,
- 11msn İçin 7Gn Şoklar Kontaktör Açık İken Mekanik Dayanıklılık,
- 11msn İçin 10Gn Şoklar Kontaktör Kapalı İken Mekanik Dayanıklılık,
- 74mm (Y) x 45mm (G) x 80mm (D) Ölçülerinde,
- 0,3 Kg Ürün Ağırlığı,
