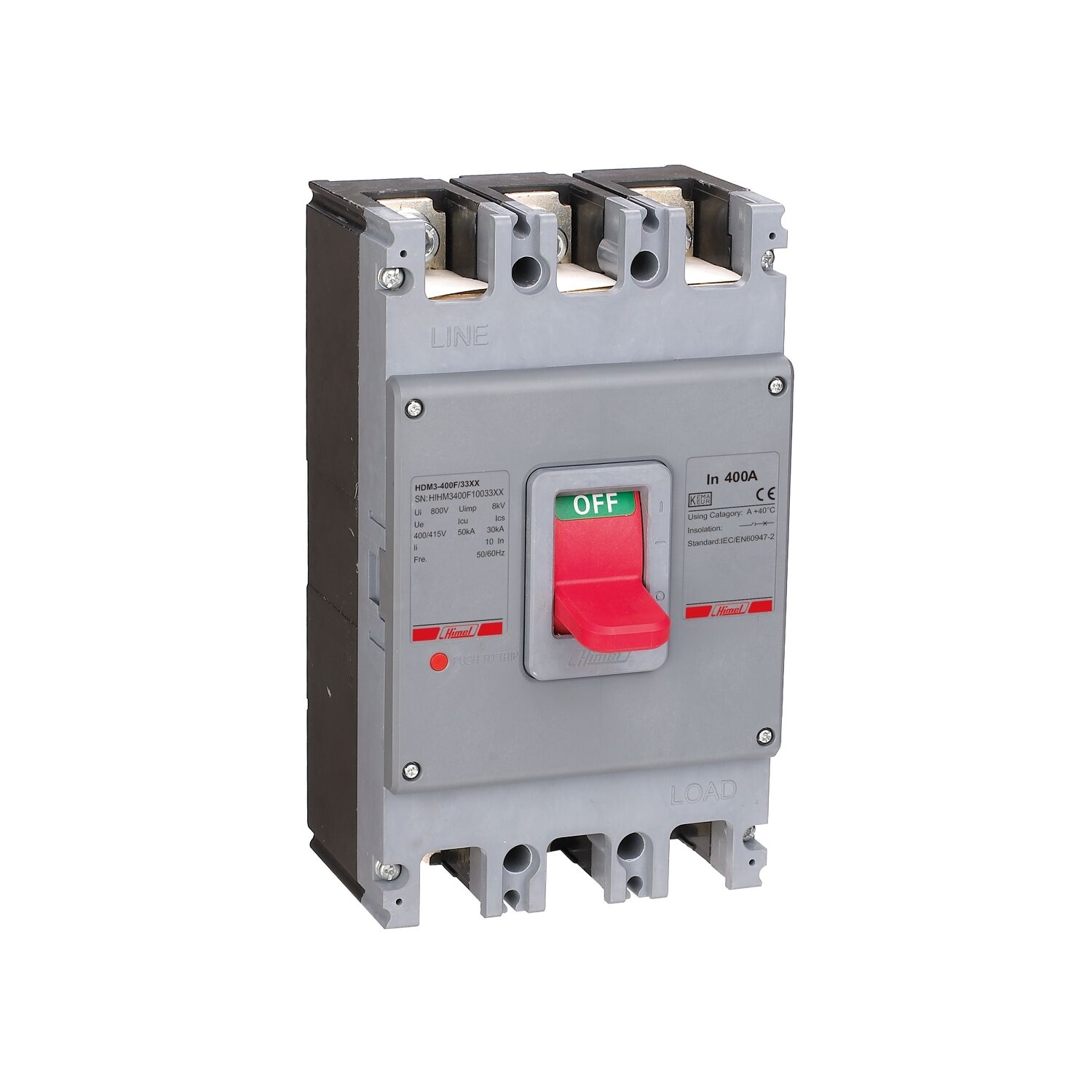

Himel Termik Manyetik Şalter 4*315A 70KA

Ana

Ürün aralığı

HDM3

Ürün veya bileşen türü

Kapalı kalıplanmış muhafazalı devre kesici

İzolasyona uygunluk

Evet

Açma ünitesi teknolojisi

Termal-manyetik

Cihaz uygulaması

Güç dağıtım koruması

Gerilim bırakma tipi

Şönt açma bobini
Düşük gerilim bobini

Sağlanan ekipman

alarm
motor mekanizması
kol
terminal uzatması
fazlar arası bariyerler
MN veya MX voltaj serbest bırakma

Tamamlayıcı

Kutup açıklaması

4P

[In] nominal akım

315,0 bir

Çerçeve boyutu

400 AF

[Ue] nominal çalışma gerilimi

400/415V

Ağ tipi

AC

Ağ frekansı

50...60Hz

Elektriksel dayanıklılık

2000,0 döngü

Mekanik dayanıklılık

Bakımlı 20000,0 çevrim
Bakımsız 5000,0 çevrim

[Uimp] nominal darbe dayanım gerilimi

8.0kV

[Ics] nominal servis kesme kapasitesi

39 kA

Nominal kırma kapasitesi

70kA

[Ui] nominal yalıtım voltajı

800,0V

Montaj modu

Sabit ön

Sıkıştırma bağlantı kapasitesi

185 mm²

Sıkma torku

19,5…20,5 Nm

Kullanım kategorisi

Kategori A

Asma kilitleme olanağı

Açık ve kapalı konumda asma kilitlenebilir tutma kolu

Yükseklik

257,0 mm

Genişlik

198,0 mm

Derinlik

107,5 mm

Net ağırlığı

5,05 kilo
