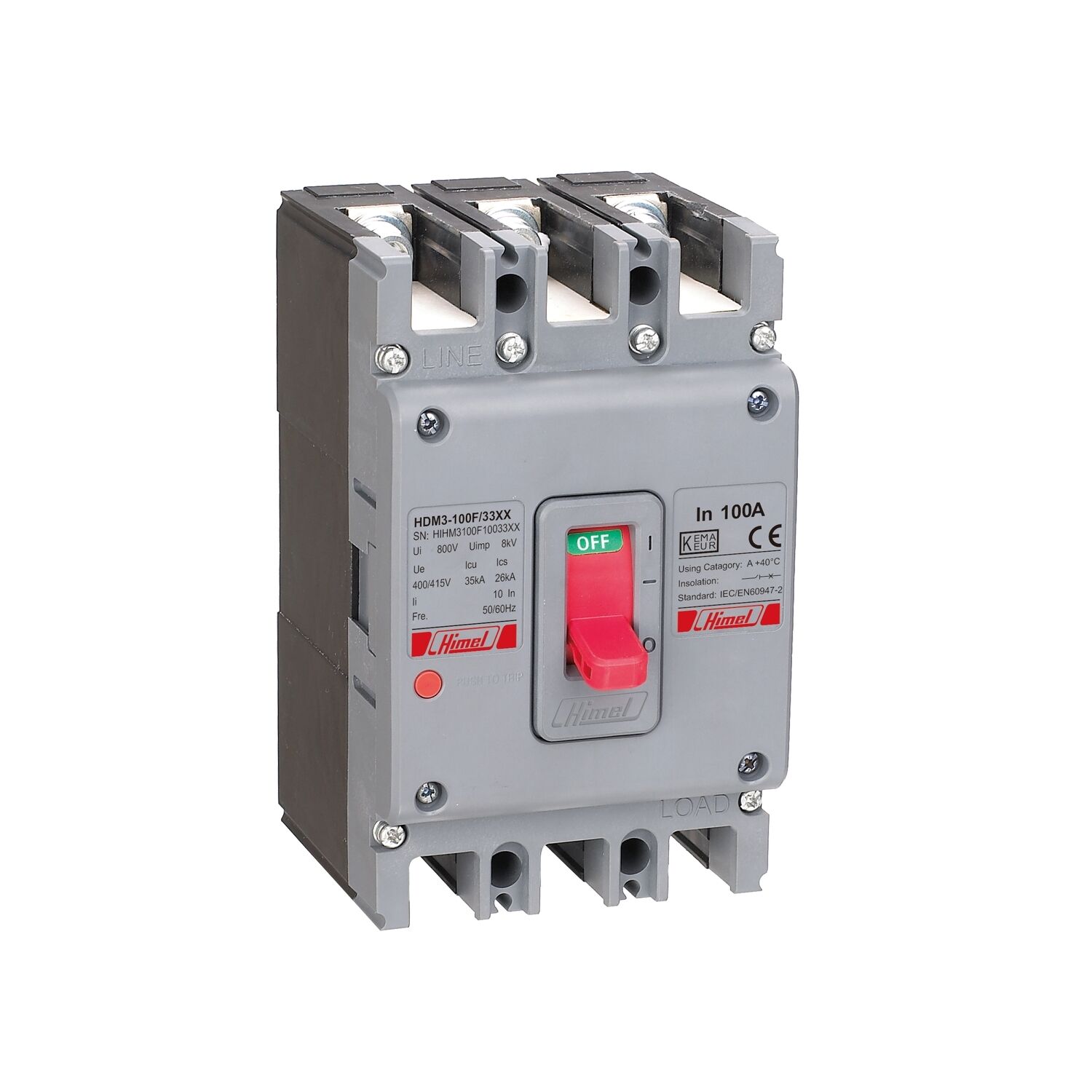

Himel Termik Manyetik Şalter 3*80A 50KA

Ana

Ürün aralığı

HDM3

Ürün veya bileşen türü

Kapalı kalıplanmış muhafazalı devre kesici

İzolasyona uygunluk

Evet

Açma ünitesi teknolojisi

Termal-manyetik

Cihaz uygulaması

Motor koruması

Gerilim bırakma tipi

Şönt açma bobini
Düşük gerilim bobini

Sağlanan ekipman

alarm
motor mekanizması
kol
terminal uzatması
fazlar arası bariyerler
MN veya MX voltaj serbest bırakma

Tamamlayıcı

Kutup açıklaması

3P

[In] nominal akım

80,0 bir

Çerçeve boyutu

100 AF

[Ue] nominal çalışma gerilimi

400/415V

Ağ tipi

AC

Ağ frekansı

50...60Hz

Elektriksel dayanıklılık

4000,0 döngü

Mekanik dayanıklılık

Bakımla 20000,0 döngü Bakım
olmadan 10000,0 döngü

[Uimp] nominal darbe dayanım gerilimi

8.0kV

[Ics] nominal servis kesme kapasitesi

30 kA

Nominal kırma kapasitesi

50 kA

[Ui] nominal yalıtım voltajı

800,0V

Montaj modu

Sabit ön

Sıkıştırma bağlantı kapasitesi

25 mm²

Sıkma torku

9,5…10,5 Nm

Kullanım kategorisi

Kategori A

Asma kilitleme olanağı

Açık ve kapalı konumda asma kilitlenebilir tutma kolu

Yükseklik

150,0 mm

Genişlik

92,0 mm

Derinlik

93,5 mm

Net ağırlığı

1,28 kilo
