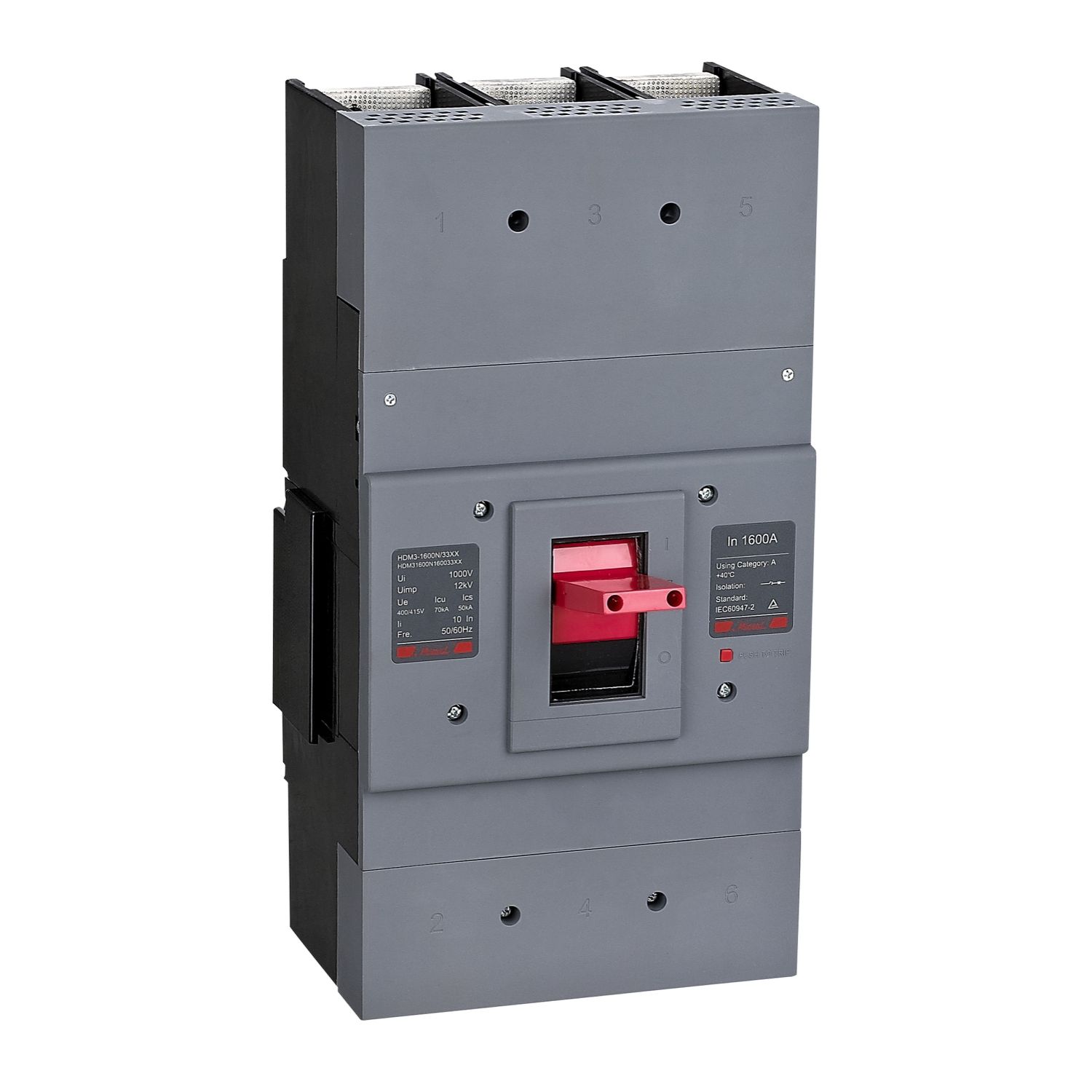

Himel Termik Manyetik Şalter 3*1000A 85KA

Ana

Ürün aralığı

HDM3

Ürün veya bileşen türü

Kapalı kalıplanmış muhafazalı devre kesici

İzolasyona uygunluk

Evet

Açma ünitesi teknolojisi

Termal-manyetik

Cihaz uygulaması

Güç dağıtım koruması

Gerilim bırakma tipi

Şönt açma bobini
Düşük gerilim bobini

Sağlanan ekipman

alarm
motor mekanizması
kol
terminal uzatması
fazlar arası bariyerler
MN veya MX voltaj serbest bırakma

Tamamlayıcı

Kutup açıklaması

3P

[In] nominal akım

1000A

Çerçeve boyutu

1600AF

[Ue] nominal çalışma gerilimi

400V

Ağ tipi

AC

Ağ frekansı

50...60Hz

Elektriksel dayanıklılık

2500 döngü

Mekanik dayanıklılık

5000 döngü

[Uimp] nominal darbe dayanım gerilimi

12kV

[Ics] nominal servis kesme kapasitesi

70kA

Nominal kırma kapasitesi

70kA

[Ui] nominal yalıtım voltajı

1000V

Montaj modu

Sabit ön

Sıkıştırma bağlantı kapasitesi

2 x 240 mm²

Sıkma torku

11…14 nm

Kullanım kategorisi

Kategori A

Asma kilitleme olanağı

Açık ve kapalı konumda asma kilitlenebilir tutma kolu

Yükseklik

408mm

Genişlik

223 mm

Derinlik

213mm

Net ağırlığı

18,98 kilo
