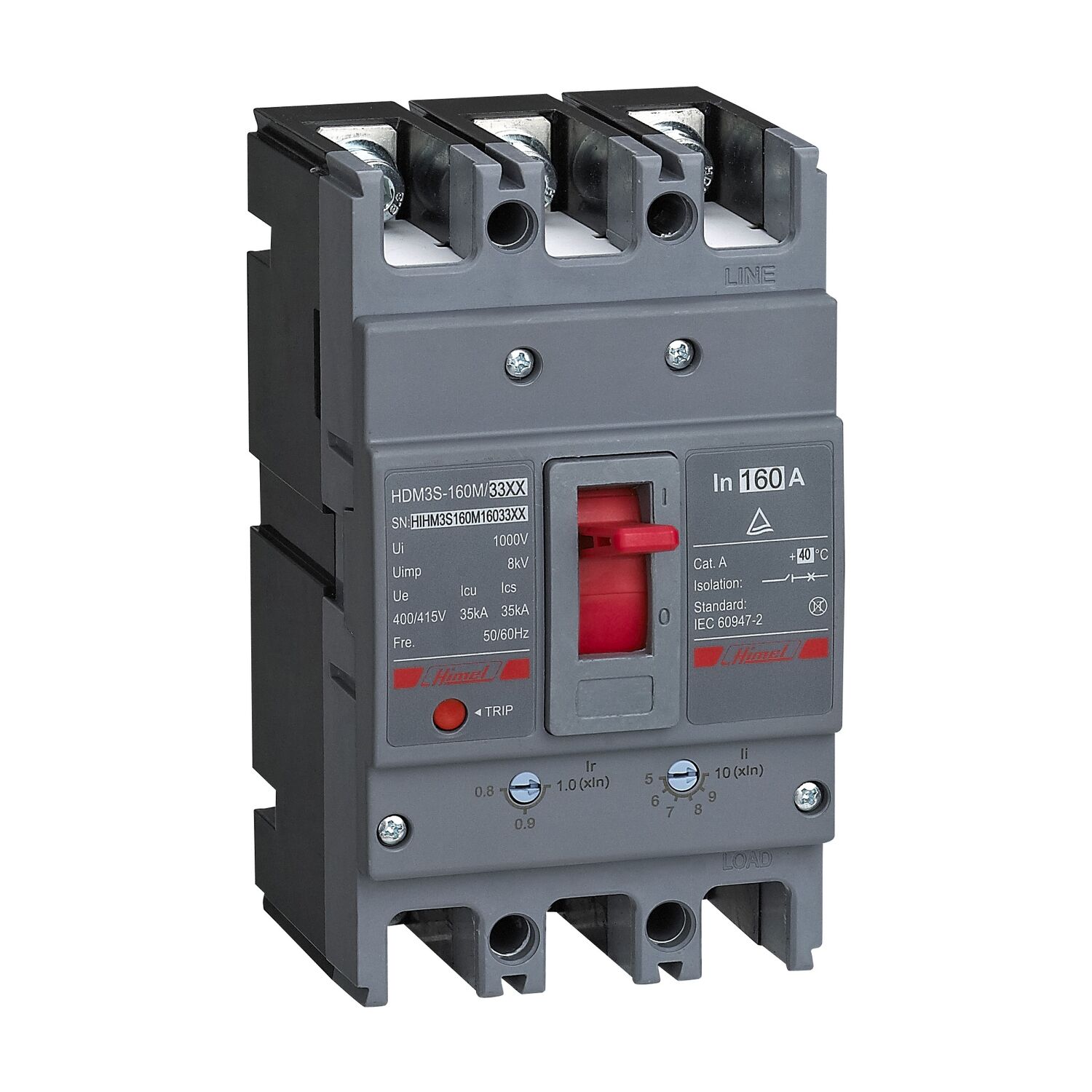

Himel Termik Manyetik Şalter 3*100-125A 35KA

Ana

Ürün aralığı

HDM3S

Ürün veya bileşen türü

Kapalı kalıplanmış muhafazalı devre kesici

Çerçeve boyutu

160AF

İzolasyona uygunluk

Evet

Açma ünitesi teknolojisi

Termal-manyetik

Cihaz uygulaması

Güç dağıtım koruması

Gerilim bırakma tipi

Şönt açma bobini
Düşük gerilim bobini

Sağlanan ekipman

alarm
motor mekanizması
kol
terminal uzatması
fazlar arası bariyerler
MN veya MX voltaj serbest bırakma

Tamamlayıcı

Kutup açıklaması

3P

[In] nominal akım

125A

[Ue] nominal çalışma gerilimi

400/415V

Ağ tipi

AC

Ağ frekansı

50/60Hz

Elektriksel dayanıklılık

1500 döngü

Mekanik dayanıklılık

8500 döngü

[Uimp] nominal darbe dayanım gerilimi

8.0kV

[Ics] nominal servis kesme kapasitesi

400 V'de 35 kA

Nominal kırma kapasitesi

400 V'de 35 kA

[Ui] nominal yalıtım voltajı

1000V

Sıkıştırma bağlantı kapasitesi

70 mm²

Kullanım kategorisi

Kategori A

Yükseklik

155mm

Genişlik

90mm

Derinlik

108mm
